XY-A-005巴西头



00系列（φ13.0-φ17.5）

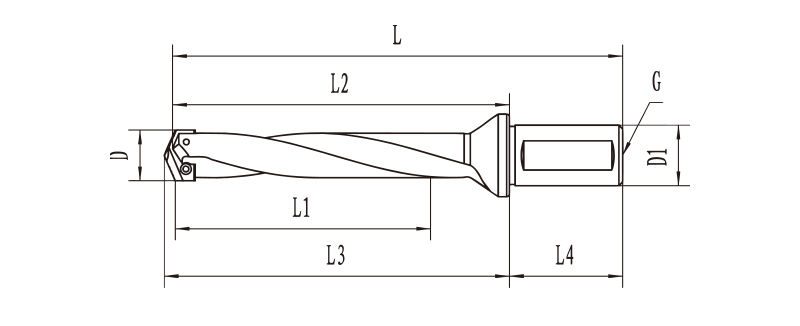

型号	L1	L2	L3	L	D1	L4	G	螺丝	扳手
SD00S-23-XP20	22	47.6	50.4	97.6	20	50	1/8	M2.5*6	T8
SD00S-35-XP20	35	63.5	66.3	113.5	20	50	1/8	M2.5*6	T8
SD00H-64-XP20	63	92.1	94.9	142.1	20	50	1/8	M2.5*6	T8
SD00H-114-XP20	114	142.9	145.7	192.9	20	50	1/8	M2.5*6	T8
SD00H-178-XP20	178	206.4	209.1	256.4	20	50	1/8	M2.5*6	T8
SD00S-240-XP20	240	268.6	271.3	318.6	20	50	1/8	M2.5*6	T8
SD00S-295-XP20	295	323.9	326.7	373.9	20	50	1/8	M2.5*6	T8
SD00S-387-XP20	387	416	418.8	466	20	50	1/8	M2.5*6	T8



05系列（φ15.5-φ17.5）
型号	L1	L2	L3	L	D1	L4	G	螺丝	扳手
SD05S-23-XP20	22	47.6	50.4	97.6	20	50	1/8	M2.5*6	T8
SD05S-35-XP20	35	63.5	66.3	113.5	20	50	1/8	M2.5*6	T8
SD05H-64-XP20	63	92.1	94.9	142.1	20	50	1/8	M2.5*6	T8
SD05H-114-XP20	114	142.9	145.7	192.9	20	50	1/8	M2.5*6	T8
SD05H-178-XP20	178	206.4	209.1	256.4	20	50	1/8	M2.5*6	T8
SD05S-240-XP20	240	268.6	271.3	318.6	20	50	1/8	M2.5*6	T8
SD05S-295-XP20	295	323.9	326.7	373.9	20	50	1/8	M2.5*6	T8
SD05S-387-XP20	387	416	418.8	466	20	50	1/8	M2.5*6	T8



10系列（φ17.6-φ24.4）
型号	L1	L2	L3	L	D1	L4	G	螺丝	扳手
SD10S-48-XP25	48	75.8	79.4	131.8	25	56	1/8	M3*8	T8
SD10S-67-XP25	67	107.2	110.7	163.1	25	56	1/8	M3*8	T8
SD10H-118-XP25	118	154.8	158.4	210.8	25	56	1/8	M3*8	T8
SD10H-168-XP25	168	205.6	209.2	261.6	25	56	1/8	M3*8	T8
SD10H-218-XP25	218	255.3	258.9	311.3	25	56	1/8	M3*8	T8
SD10H-270-XP25	270	307.2	310.8	363.2	25	56	1/8	M3*8	T8
SD10S-365-XP25	365	402.2	405.8	458.2	25	56	1/8	M3*8	T8
SD10S-457-XP25	457	494.5	498.1	550.5	25	56	1/8	M3*8	T8
SD10S-569-XP25	569	602.5	606.1	658.5	25	56	1/8	M3*8	T8



15系列（φ22.0-φ24.4）
型号	L1	L2	L3	L	D1	L4	G	螺丝	扳手
SD15S-57-XP25	57	88.5	92.1	144.5	25	56	1/8	M3*8	T8
SD15S-67-XP25	67	107.2	110.7	163.1	25	56	1/8	M3*8	T8
SD15H-118-XP25	118	154.8	158.4	210.8	25	56	1/8	M3*8	T8
SD15H-168-XP25	168	205.6	209.2	261.6	25	56	1/8	M3*8	T8
SD15H-218-XP25	218	255.3	258.9	311.3	25	56	1/8	M3*8	T8
SD15H-270-XP25	270	307.2	310.8	363.2	25	56	1/8	M3*8	T8
SD15S-365-XP25	365	402.2	405.8	458.2	25	56	1/8	M3*8	T8
SD15S-457-XP25	457	494.5	498.1	550.5	25	56	1/8	M3*8	T8
SD15S-569-XP25	569	602.5	606.1	658.5	25	56	1/8	M3*8	T8



20系列（φ24.5-φ35.0）
型号	L1	L2	L3	L	D1	L4	G	螺丝	扳手
SD20S-57-XP32	57	88.5	92.1	148.5	32	60	1/4	M3.5*10	T15
SD20S-86-XP32	86	128.6	132.2	188.6	32	60	1/4	M3.5*10	T15
SD20H-137-XP32	137	179.4	183	239.4	32	60	1/4	M3.5*10	T15
SD20H-187-XP32	187	230.2	233.8	290.2	32	60	1/4	M3.5*10	T15
SD20H-237-XP32	237	279.9	283.5	339.9	32	60	1/4	M3.5*10	T15
SD20H-289-XP32	289	331.8	335.4	391.8	32	60	1/4	M3.5*10	T15
SD20H-400-XP32	400	442.8	446.4	502.8	32	60	1/4	M3.5*10	T15
SD20S-400-XP32	400	442.8	446.4	502.8	32	60	1/4	M3.5*10	T15
SD20S-511-XP32	511	554.1	557.7	614.1	32	60	1/4	M3.5*10	T15
SD20S-692-XP32	692	735.1	738.7	795.1	32	60	1/4	M3.5*10	T15



25系列（φ30.0-φ35.0）
型号	L1	L2	L3	L	D1	L4	G	螺丝	扳手
SD25S-92-XP32	92	123.4	127	183.4	32	60	1/4	M3.5*10	T15
SD25S-86-XP32	86	128.6	132.2	188.6	32	60	1/4	M3.5*10	T15
SD25H-137-XP32	137	179.4	183	239.4	32	60	1/4	M3.5*10	T15
SD25H-187-XP32	187	230.2	233.8	290.2	32	60	1/4	M3.5*10	T15
SD25H-237-XP32	237	279.9	283.5	339.9	32	60	1/4	M3.5*10	T15
SD25H-289-XP32	289	331.8	335.4	391.8	32	60	1/4	M3.5*10	T15
SD25H-400-XP32	400	442.8	446.4	502.8	32	60	1/4	M3.5*10	T15
SD25S-400-XP32	400	442.8	446.4	502.8	32	60	1/4	M3.5*10	T15
SD25S-511-XP32	511	554.1	557.7	614.1	32	60	1/4	M3.5*10	T15
SD25S-692-XP32	692	735.1	738.7	795.1	32	60	1/4	M3.5*10	T15



30系列（φ35.1-φ47.9）
型号	L1	L2	L3	L	D1	L4	G	螺丝	扳手
SD30S-76-XP40	76	125	129.8	195	40	70	1/4	M5*10	T20
SD30S-121-XP40	121	173	177.8	243	40	70	1/4	M5*10	T20
SD30H-165-XP40	165	217.5	222.3	287.5	40	70	1/4	M5*10	T20
SD30H-210-XP40	210	261.9	266.7	331.9	40	70	1/4	M5*10	T20
SD30H-260-XP40	260	312.3	317.1	382.3	40	70	1/4	M5*10	T20
SD30S-349-XP40	349	401.6	406.4	471.6	40	70	1/4	M5*10	T20
SD30H-349-XP40	349	401.6	406.4	471.6	40	70	1/4	M5*10	T20
SD30S-559-XP40	559	611.1	615.9	681.1	40	70	1/4	M5*10	T20
SD30S-787-XP40	787	839.7	844.5	909.7	40	70	1/4	M5*10	T20



35系列（φ42.0-φ47.9）
型号	L1	L2	L3	L	D1	L4	G	螺丝	扳手
SD35S-76-XP40	76	125	129.8	195	40	70	1/4	M5*10	T20
SD35S-121-XP40	121	173	177.8	243	40	70	1/4	M5*10	T20
SD35H-165-XP40	165	217.5	222.3	287.5	40	70	1/4	M5*10	T20
SD35H-210-XP40	210	261.9	266.7	331.9	40	70	1/4	M5*10	T20
SD35H-260-XP40	260	312.3	317.1	382.3	40	70	1/4	M5*10	T20
SD35S-349-XP40	349	401.6	406.4	471.6	40	70	1/4	M5*10	T20
SD35H-349-XP40	349	401.6	406.4	471.6	40	70	1/4	M5*10	T20
SD35S-559-XP40	559	611.1	615.9	681.1	40	70	1/4	M5*10	T20
SD35S-787-XP40	787	839.7	844.5	909.7	40	70	1/4	M5*10	T20



40系列（φ48.0-φ65.28）
型号	L1	L2	L3	L	D1	L4	G	螺丝	扳手
SD40S-130-XP40	130	179.4	184.2	249.4	40	70	1/4	M5*15	T20
SD40H-232-XP40	232	281	285.8	351	40	70	1/4	M5*15	T20
SD40S-350-XP40	350	399.2	404	469.2	40	70	1/4	M5*15	T20
SD40H-350-XP40	350	399.2	404	469.2	40	70	1/4	M5*15	T20
SD40S-422-XP40	422	471.5	476.3	541.5	40	70	1/4	M5*15	T20
SD40H-422-XP40	422	471.5	476.3	541.5	40	70	1/4	M5*15	T20
SD40S-525-XP40	525	574.2	579	644.2	40	70	1/4	M5*15	T20
SD40S-625-XP40	625	674.7	679.5	744.7	40	70	1/4	M5*15	T20
SD40S-879-XP40	879	928.7	933.5	998.7	40	70	1/4	M5*15	T20



45系列（φ56.0-φ65.28）
型号	L1	L2	L3	L	D1	L4	G	螺丝	扳手
SD45S-130-XP40	130	179.4	184.2	249.4	40	70	1/4	M5*15	T20
SD45H-232-XP40	232	281	285.8	351	40	70	1/4	M5*15	T20
SD45S-350-XP40	350	399.2	404	469.2	40	70	1/4	M5*15	T20
SD45H-350-XP40	350	399.2	404	469.2	40	70	1/4	M5*15	T20
SD45H-422-XP40	422	471.5	476.3	541.5	40	70	1/4	M5*15	T20
SD45S-422-XP40	422	471.5	476.3	541.5	40	70	1/4	M5*15	T20
SD45S-525-XP40	525	574.2	579	644.2	40	70	1/4	M5*15	T20
SD45S-625-XP40	625	674.7	679.5	744.7	40	70	1/4	M5*15	T20
SD45S-879-XP40	879	928.7	933.5	998.7	40	70	1/4	M5*15	T20



50系列（φ65.3-φ89.08）
型号	L1	L2	L3	L	D1	L4	G	螺丝	扳手
SD50S-171-XP50	171	235	240	315	50	80	1/2	M6*15	T25
SD50S-350-XP50	350	414	419	494	50	80	1/2	M6*15	T25
SD50S-660-XP50	660	724	729	804	50	80	1/2	M6*15	T25
SD50S-800-XP50





70系列（φ89.1-φ114.48）
型号	L1	L2	L3	L	D1	L4	G	螺丝	扳手
SD70S-200-XP50	200	275	280	355	50	80	1/2	M6*15	T25
SD70S-400-XP50	400	475	480	555	50	80	1/2	M6*15	T25
SD70S-800-XP50	800	875	880	955	50	80	1/2	M6*15	T25
